Бодисканер 3D БИОКИНЕКТ®

Устройство для построения пространственной 3D модели поверхности тела человека

Оснащение по приказам: 484н, №32н, №203н, №804н

Соответствует коду вида: 342070
Бодисканер 3D БИОКИНЕКТ® - рис. 1
Бодисканер 3D БИОКИНЕКТ® - рис. 1

Обзор

Модификация комплекса «Биокинект® Бодисканер 3D» основана на принципе работы компьютерной оптической топографии с использованием видеорегистрации. Комплекс трехмерного сканирования фигуры человека «Бодисканер 3D Биокинект®» предназначен для получения трехмерной модели поверхности тела пациента с возможностью последующего анализа пространственных и антропометрических параметров с помощью программного обеспечения «Сканер 3D»

Метод компьютерной оптической топографии утвержден согласно Приказу Министерства здравоохранения России №804н от 13 октября 2017г. «Об утверждении номенклатуры медицинских услуг» с кодом услуги А03.03.001 под наименованием  «Топография позвоночника компьютерная оптическая».

Метод оптической компьютерной топографии является скрининговым и показан для первичной диагностики при аномалиях осанки, плоскостопии, изменениях строения грудной клетки, искривлениях позвоночника: боковом, патологическом кифозе, лордозе, разной длине ног, перекосе тазовых костей.

Оптическая компьютерная топография - абсолютно безвредный метод, так как не имеет рентгеновского или другого проникающего в человека излучения. Диагностическое исследование осуществляется по измерениям данных о проекциях костных тканей на поверхности тела пациента.

Возможность использования в качестве скринингового метода в дошкольных и школьных учреждениях для контроля состояния и развития опорно-двигательного аппарата, а также раннего выявления признаков сколиоза.

Комплектация и внешний вид могут отличаться. Уточняйте у менеджера.

Области применения:

  • ЛФК - для диагностики нарушений осанки и последующего контроля эффективности проведенной терапии.
  • Ортопедия - позволяет выявлять нарушения осанки, перекос и скручивание таза, деформации грудной клетки. Контролировать состояние позвоночника в динамике.
  • Постурология - определение постурального дефицита.
  • Невролгия - при нарушениях баланса туловища в результате неврологического заболевания.
  • Мануальная терапия - контроль эффективности проведенного лечения.
  • Спортивная медицина - оценка динамики восстановления опорно - двигательного аппарата и прогнозирования результатов.

Преимущества

  • Быстрота проведения обследования;
  • Абсолютная безвредность метода, поскольку организм не подвергается воздействию лучевой нагрузки;
  • Не имеет противопоказаний, применяется в том числе для детей, способных поддерживать статическую позу;
  • Высокая достоверность и объективность результатов;
  • Возможность проведения обследований пациентов в функциональных позах;
  • Оценка тонуса мышц по ЭМГ;
  • Возможность применения с системой биомеханики движений и проведения исследования в динамическом режиме;
  • Наглядное отображение результатов на 3D-модели;
  • Возможность оценки сколиоза топографическим аналогом угла по Коббу;
  • Вычисление углов скручиваний сегментов тела, отклонения от вертикали Барре;
  • Синхронизация со стабилометрической платформой и данными статокинезиограммы;
  • Измерение антропометрических параметров;
  • Возможность создания персонализированных методик.

Возможности

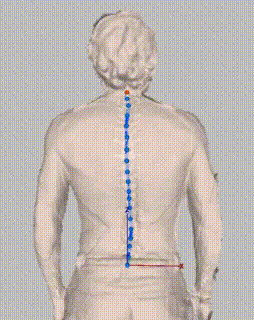

Бодисканер 3D «БИОКИНЕКТ»® строит трехмерную модель поверхности всего тела человека и отдельных его сегментов, позволяя обнаружить даже незначительные отклонения от нормы.

Исследование занимает всего несколько минут, не требует специальной подготовки пациента и помещения.
Врач получает наглядную и объективную информацию о позвоночнике, осанке, положении головы, укорочении конечностей, асимметрии лопаток, плеч, позиционировании таза.

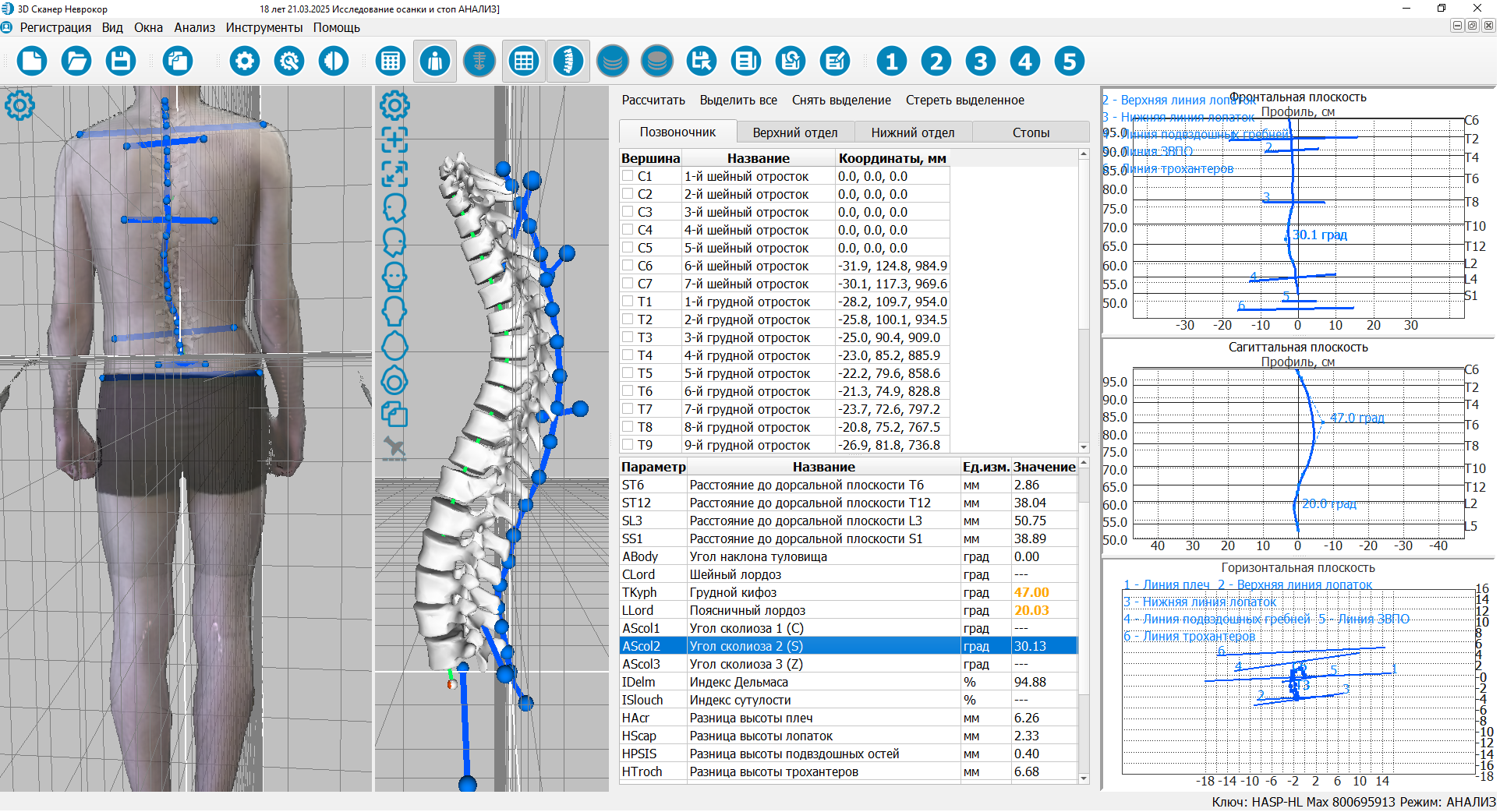

Схематическое изображение позвоночника позволяет визуализировать его форму в трех проекциях (фронтальная, сагиттальная, горизонтальная) и определить пространственное положение позвонков (по проекции остистых отростков).

Наглядно демонстрируются изменения осанки, сколиоз, кифоз, лордоз, с последующим определением их степени и угла искривления.
Оценка позвоночного столба в трех плоскостях позволяет диагностировать структуральный сколиоз, когда происходит закручивание позвоночника вокруг вертикальной оси.

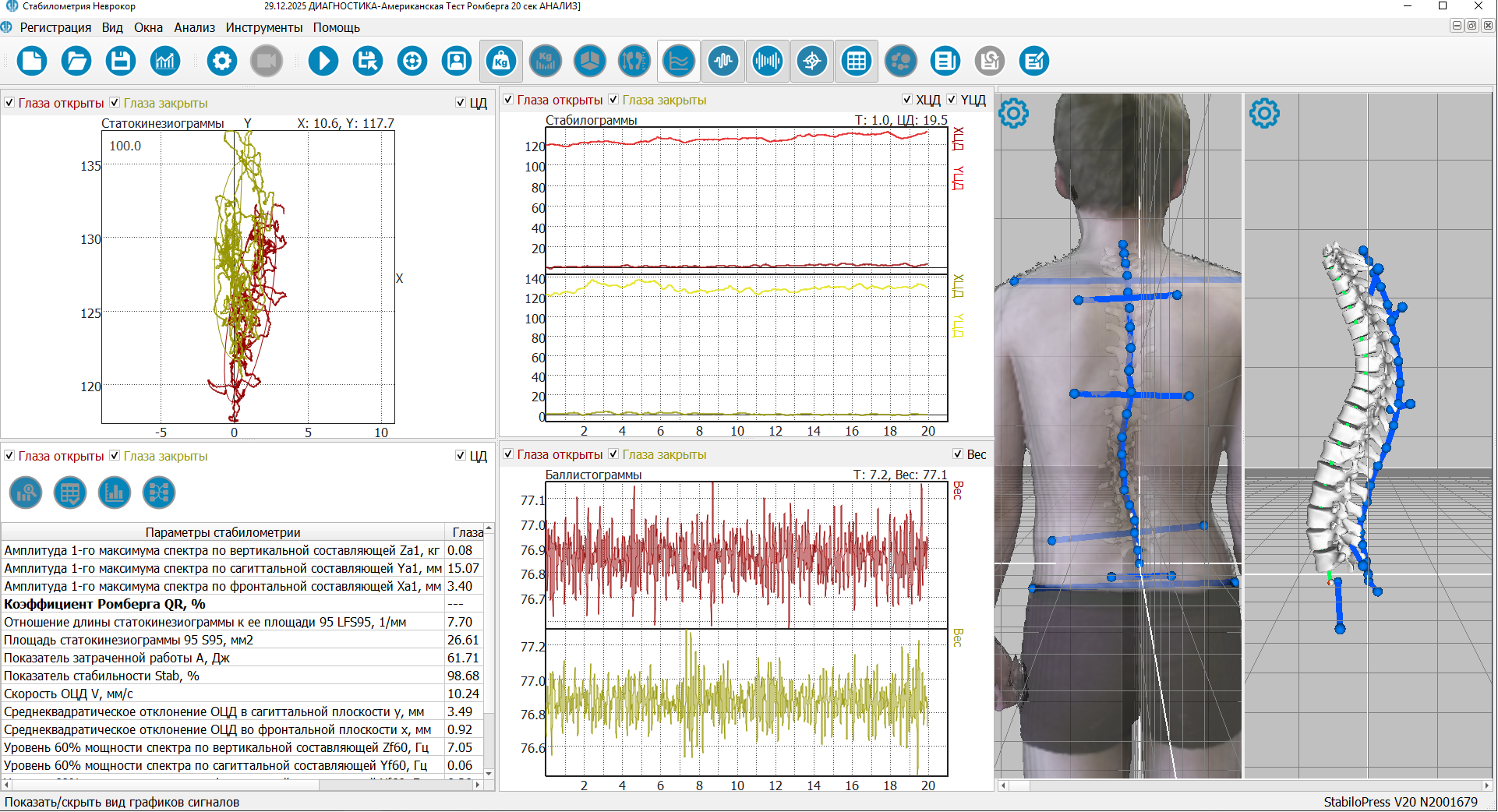

Синхронизация с данными статокинезиограммы

Топографические возможности устройства Бодисканер 3D «БИОКИНЕКТ»®

  • диагностика нарушений осанки.
  • диагностика сколиоза.
  • оценка физиологических изгибов.
  • определение деформации грудной клетки.
  • оценка симметричности расположения лопаток.
  • определение мышечной асимметрии.
  • определение перекоса и скручивания таза.
  • определение пространственного положения позвонков.
  • контроль эффективности проведённого лечения.
  • проведение обследования в функциональных позах.
  • оценка состояния позвоночника в динамике.
  • объективная оценка данных и сохранение результатов в базе данных.

Модификация комплекса «БИОКИНЕКТ»® Бодисканер 3D  создает трехмерную модель спины со схематическим изображением позвоночника, визуализацией лопаток и костей таза. Это позволяет врачу получить объективную количественную и качественную информацию об отклонении тела от вертикальной оси, о положении лопаток, скручивании плечевого пояса и таза, перекосе тазовых костей, а также о мышечном дисбалансе. Проведение функциональных проб позволяет более эффективно оценивать мышечные асимметрии и судить об оптимальности двигательного стереотипа. Данные о функционировании мышечной системы могут дополняться регистрацией электромиограммы. Эта возможность реализуется с помощью биомеханического сенсора «БИСЕНС», который входит в комплект оборудования. Различные деформации позвоночника и костно-мышечные асимметрии приводят к изменениям в постуральной системе, в том числе, и нарушению баланса тела. Применение Бодисканера 3D «БИОКИНЕКТ»® совместно со стабилометрической платформой «Ромберг» позволяет визуализировать центр масс на 3D - модели пациента, а также провести комплексную диагностику постуральной системы человека. Более подробно ознакомиться с информацией можно в разделе (подробнее см. Стабилометрия «Балфит»).

Все результаты исследования наглядно отображаются на 3D - модели, измерения записываются в виде простых и понятных графиков, а наличие базы данных пациента позволяет отслеживать динамику лечения.

ПО "Сканер 3D"

Комплексное применение Бодисканер 3D «БИОКИНЕКТ»® и биомеханических сенсоров

  • Проведение функциональных проб и исследования в динамическом режиме.
  • Регистрация биомеханики движений (сгибание, разгибание, ротация).
  • Определение максимальных углов прогиба и скручивания позвоночника.
  • Регистрация ЭМГ, анализ тонуса мышц, построение карты асимметрий.
  • Оценка амортизационных свойств позвоночника.
Биомеханический сенсор «БИСЕНС»

Проведение динамического исследования дает более полную информацию о состоянии опорно-двигательного аппарата. Данная процедура реализуется с помощью Бодисканера и дополнительного биомеханического сенсора «БИСЕНС». Проводится регистрация движений в шейном, грудном и поясничном отделах позвоночника. Все движения регистрируются в трех плоскостях. Установив сенсор на голову пациента, можно определить степень подвижности шейного отдела позвоночника. Оценивается сгибание, разгибание, боковые сгибания влево и вправо, ротационные движения. Возможна одновременная регистрация работы мышц спины, что важно для выявления асимметрий и оценки распределения нагрузки на позвоночник. Другой методикой исследования функции позвоночника является изучение его амортизационных свойств. Во время ходьбы датчики «Бисенс» регистрируют величину ускорений на уровне крестца и верхних отделов позвоночника, в том числе в области головы. О состоянии амортизационной функции позвоночника можно судить по разнице амплитуд ускорений, возникающих в верхних и нижних отделах позвоночника

Более подробно ознакомиться с информацией о возможностях биомеханических сенсоров «БИСЕНС» можно в разделе (подробнее см. «Биомеханика Неврокор»).

Состав комплекса

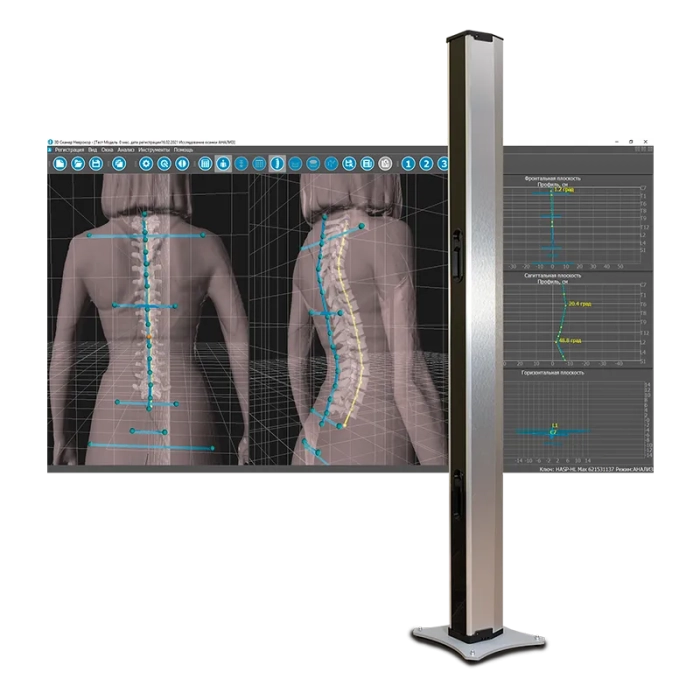

Система видеорегистрации
Система видеорегистрации
ПК/Ноутбук
ПК/Ноутбук

Дополнительные модули и принадлежности

Сенсоры биомеханические
Сенсоры биомеханические

Программное обеспечение

Программное обеспечение Бодисканер 3D «БИОКИНЕКТ»® для управления комплексом «Биокинект»

В комплект поставки аппаратно-программного комплекса «Биокинект» входят компьютерные программы Бодисканер 3D «БИОКИНЕКТ»® и «Биомеханика Неврокор». Программа Бодисканер «БИОКИНЕКТ»® предназначена для регистрации, анализа пространственных и антропометрических параметров тела человека с помощью метода компьютерной оптической топографии и наглядной демонстрации изменений осанки, сколиоза, кифоза, лордоза. Программа Бодисканер 3D «БИОКИНЕКТ»® строит трехмерную модель поверхности всего тела человека и отдельных его сегментов, позволяет проводить реконструкцию и визуализацию трехмерной модели позвоночника и углов деформации в его отделах, выстраивать линии искривления позвоночника в трех плоскостях, сохранять результаты исследований в базе данных, формировать отчет по результатам исследований, создавать шаблоны отчёта.
